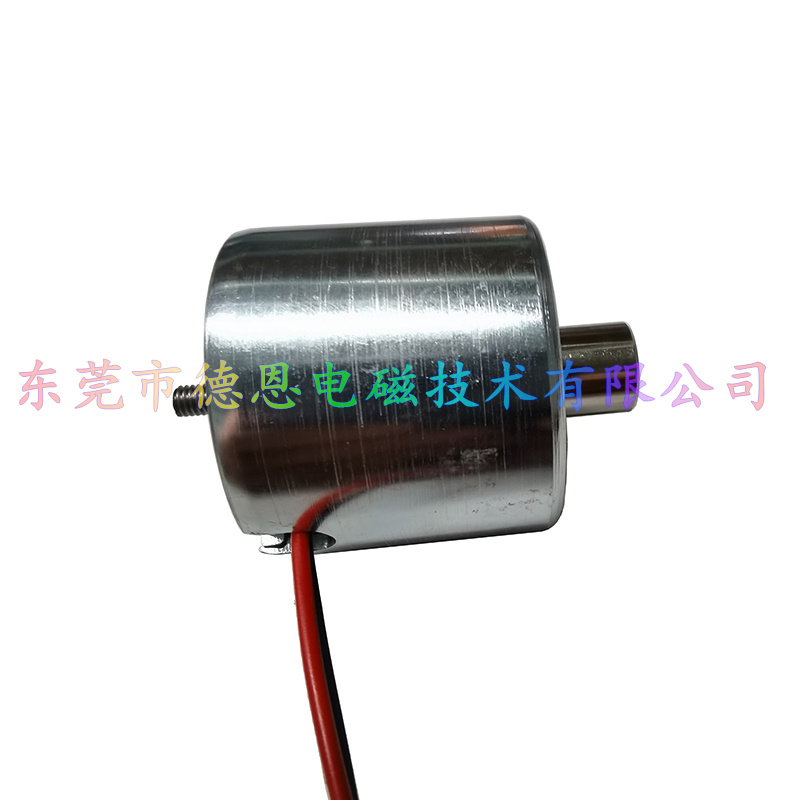

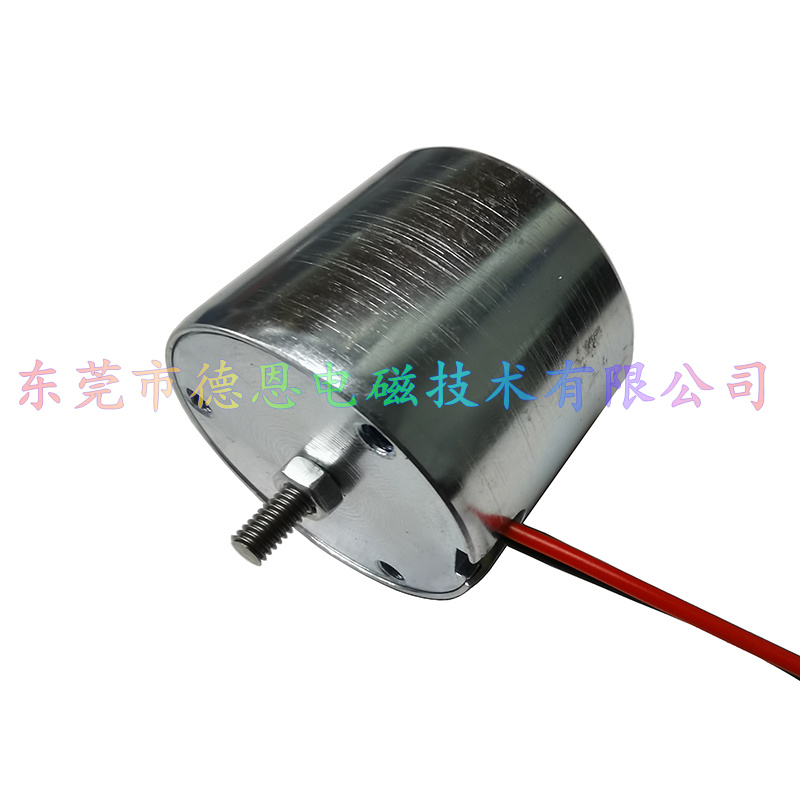

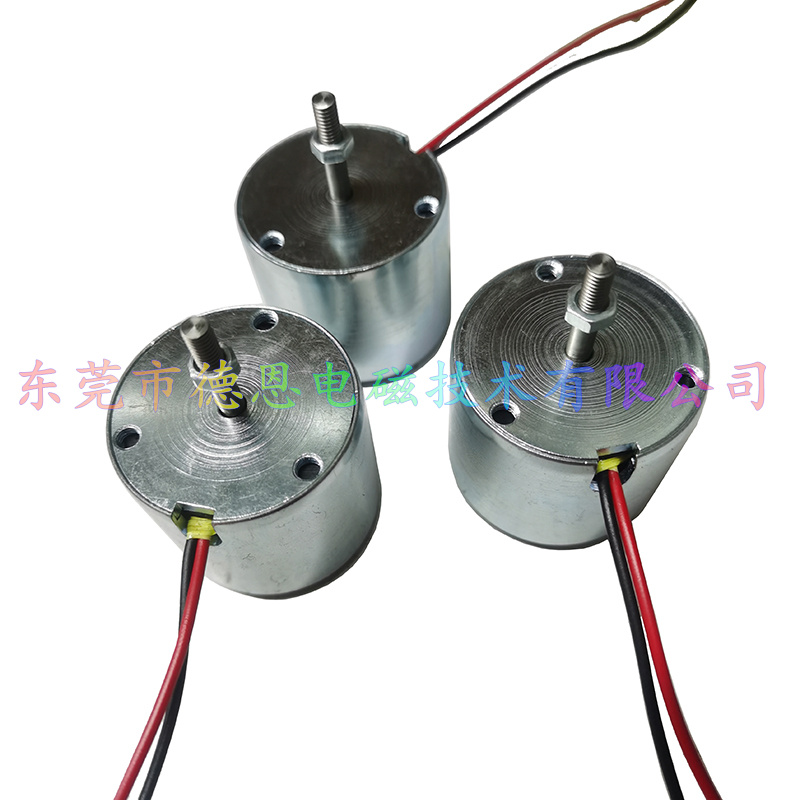

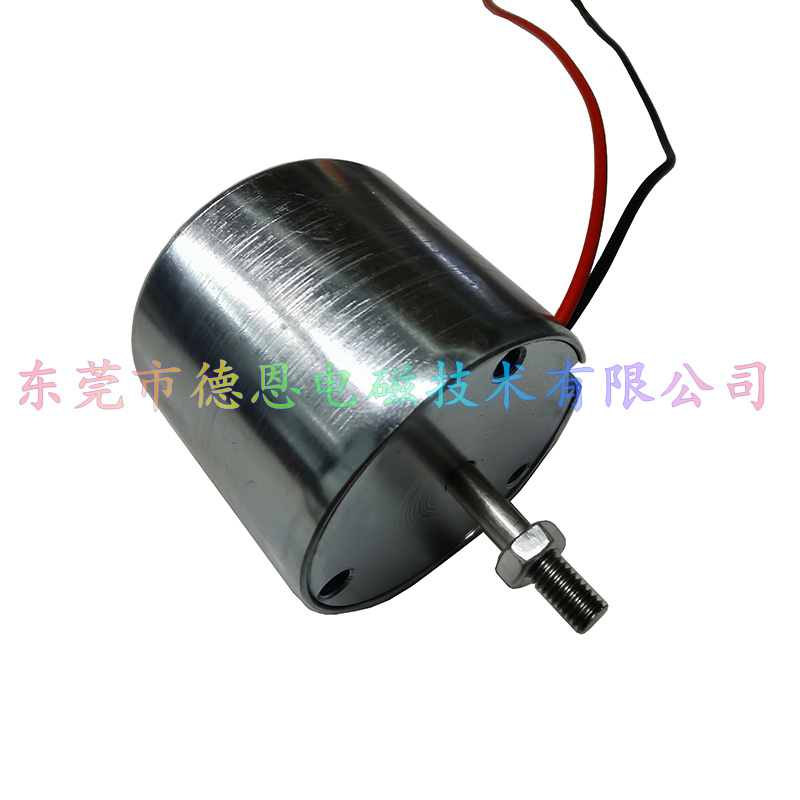

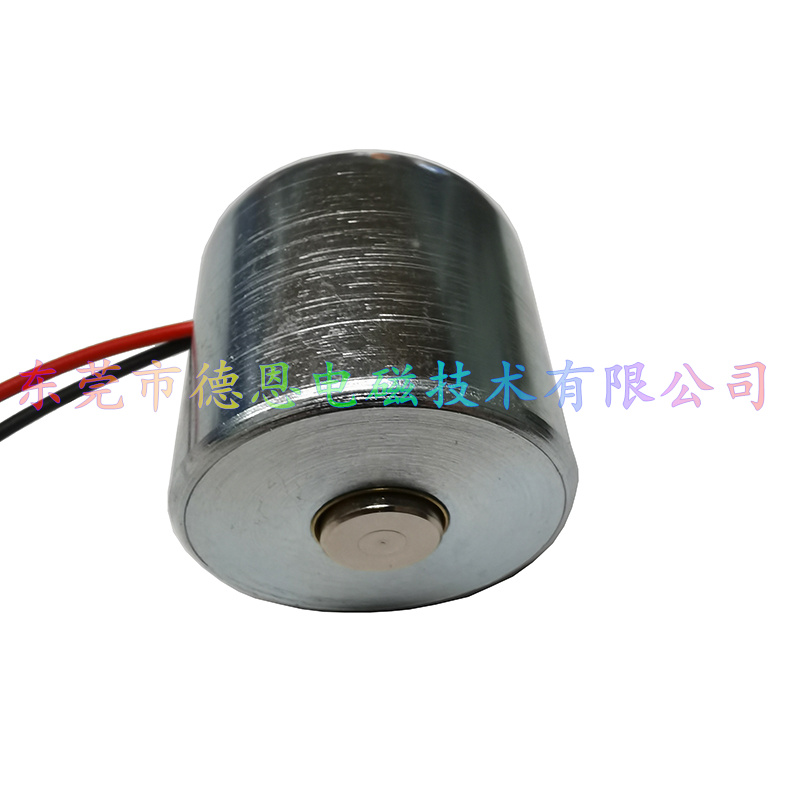

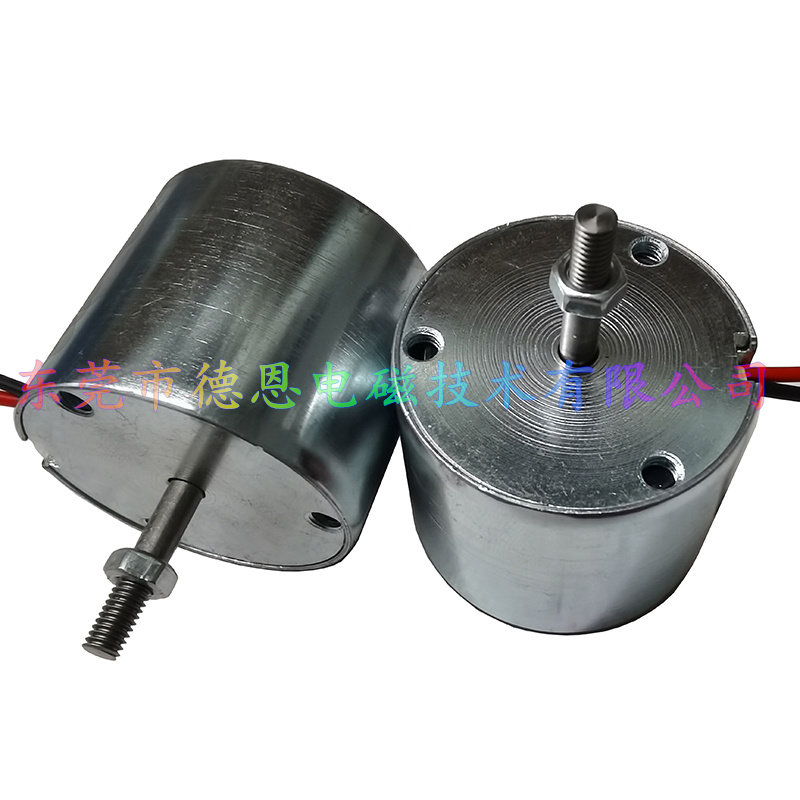

DO4035自动化圆管推式电磁铁

产品简介

一：通用性

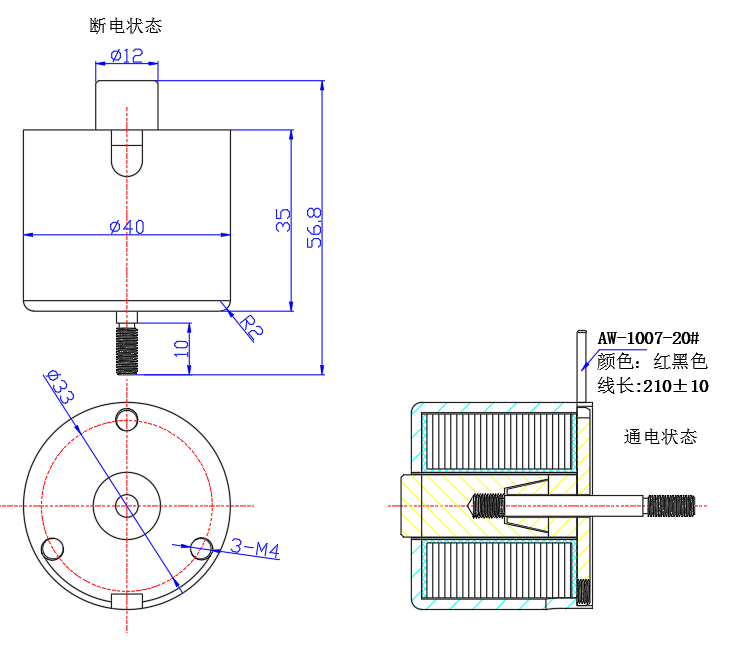

DO4035圆管电磁铁外径为40mm,产品高度为35mm，可动滑杆尺寸12mm,导杆尺寸为4mm之间；适用行程12mm以内可选，推、拉等均可适用。在保证圆管外形尺寸不变的情况下，可动与导杆外形可定制加工。根据功率与行程不同，力量可定制

结构及原理

DO4035系列由圆铁管、前盖、后盖、可动铁芯、线轴、复位弹簧、导杆及限位块等基本零件构成。工作原理：将漆包线绕在线轴上面，未通电时线圈不产生磁力，可动在弹簧或者外力作用下处于初始位置；当对线圈通电时，线圈产生磁力磁化轭铁固定组件及可动组件，使之产生产生两个不同极性，利用异性相吸的原理来实现一个伸缩的动作，断电时弹簧复位部分进行复位。

二：电气参数

通电率=100%X 通电时间/通电时间+断电时间	100%	50%	25%	10%
通电率=100%X 通电时间/通电时间+断电时间	连续通电	间隔通电
最长通电时间（秒）	∞	30	10	2
功率W（20℃）	8	16	32	80
型号-直流电压	电流(A)/电阻(Ω)
DU0415L/S -12V	0.66/18	1.33/9	2.66/4.5	6.66/1.8
DU0415L/S -24V	0.33/72	0.66/36	1.33/18	3.33/7.2
DU0415L/S -36V	0.22/162	0.44/81	0.88/40.5	2.22/16.2
备注：不同的工作电压，采用不同的通电率工作时，功率不变，电阻与电流会有变化。选择时请注意核算所需要的电流，核算公式：电阻=电压X电压/功率电流=功率/电压
